一體化污水處理設備

操作說明書

目       錄

一、設備簡介

二、設備的安裝步驟及要求

三、設備使用前檢查及設備啟動

四、生物膜的培養

五、設備運行管理

六、維護保養及故障排除

七、污水處理設備操作規程

今天帶大家簡單了解一下中僑啟迪一體化污水處理設備操作手冊


一、設備簡介


1、一體化污水處理設備采用的是生物處理技術，是利用微生物，主要是細菌的代謝作用，氧化、分解、吸附廢水中可溶性的有機物及部分不溶性有機物，并使其轉化為無害的穩定物質從而使水得到凈化的技術。在現代的生物技術處理過程中，主要有好氧生物氧化、兼氧生物降解及厭氧消化降解這三類，生物處理技術由于經濟可行、無二次污染等特點。

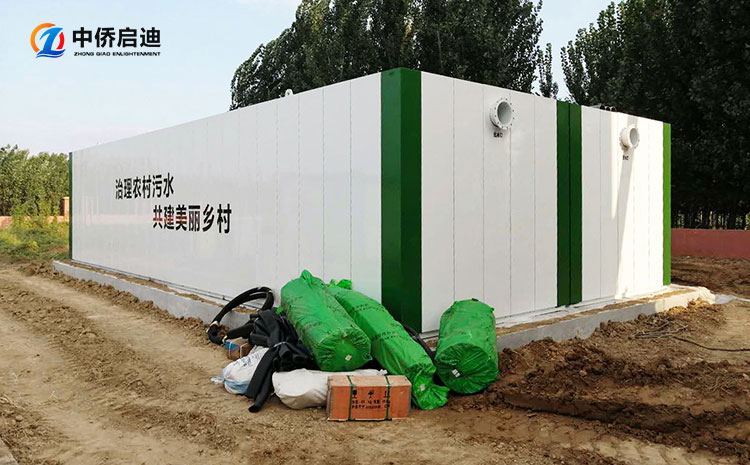

2、一體化污水處理設備整體尺寸為10.5×2.25×2.5m（拿一個尺寸舉例，外型尺寸可以定制），采用的工藝為AO工藝。一體化污水處理設備主體采用國標6mm碳鋼鋼板焊接，內部附帶槽鋼加強筋。設備內部采用環氧煤瀝青+環氧富鋅防腐，外部采用三油兩布玻璃絲防腐。


3、一體化污水處理設備分為缺氧池、好氧池、沉淀池、污泥池跟清水池。其中缺氧池尺寸2.5×2.25×2.5m，好氧池尺寸4.5×2.25×2.5m，沉淀池尺寸2.25×2.25×2.5m，污泥池尺寸1.25×1.25×2.5m，清水池尺寸1.25×1.25×2.5m.


4、一體化污水處理設備缺氧池安裝填料支架及組合填料，底部有穿孔曝氣管道，組合填料安裝密度為70%。好氧池安裝填料支架及組合填料，底部有微孔曝氣器及曝氣支架。組合填料安裝密度為70%，微孔曝氣器安裝個數為3個/m2。好氧池池體內增加一臺硝化液回流泵，將好氧池硝化反應后的污水回流到缺氧池進行反硝化反應，從而去除污水中大部分的氨氮。缺氧池跟好氧池的曝氣由風機提供。沉淀池內增加一臺污泥回流泵，將沉淀池中的污泥一部分打到污泥池，一部分回流到好氧池，一部分回流到調節池。沉淀池做成錐形池體，方便污泥的回流?；亓鞯胶醚醭氐奈勰酁榕囵B(yǎng)活性細菌提供養分。污泥池作為暫時存儲污泥的池體，定期清理。清水池作為小型的蓄水池，達標后的水外排。


一體化污水處理設備操作手冊

二、設備的安裝步驟及要求

1、根據安裝圖與基礎圖，準備基礎以安裝平面圖大小尺寸為準，做好混凝土底板，基礎要求平均承壓5t/m2，基礎必須水平，并應在混凝土基礎澆注保養期結束后才能進行安裝，如設備安裝在地坪以下，基礎離地坪相對標高按圖尺寸為準，同時四周挖掘?qū)挾?，長度必須離基礎邊線500mm以上，以便管道安裝。

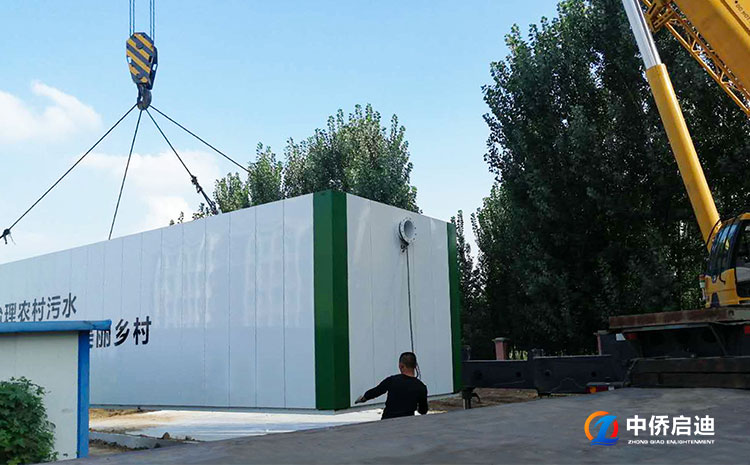

2、管道安裝連接應該在設備就位時考慮好，設備就位時必須按說明書設備自重，配合吊車噸位大小，安裝順序按現場對照?qǐng)D就位，筒體的位置，方向不能放錯，互相間距必須正確。

3、根據安裝圖，連接管道，設備就位后連接管道用橡皮墊緊固好，使連接處不滲漏。

4、安裝完畢后設備與基礎地板必須連接固定，絕對保證不使設備流動上浮， 同時須在設備中注入污水（無污水時，用其他水源或自來水代替），充滿度必須達到70%以上，以防設備上浮。同時，檢查好各管道有無滲漏。試水各管路口必須不滲漏，同時設備不受地面水上漲，而使設備錯位和傾斜。

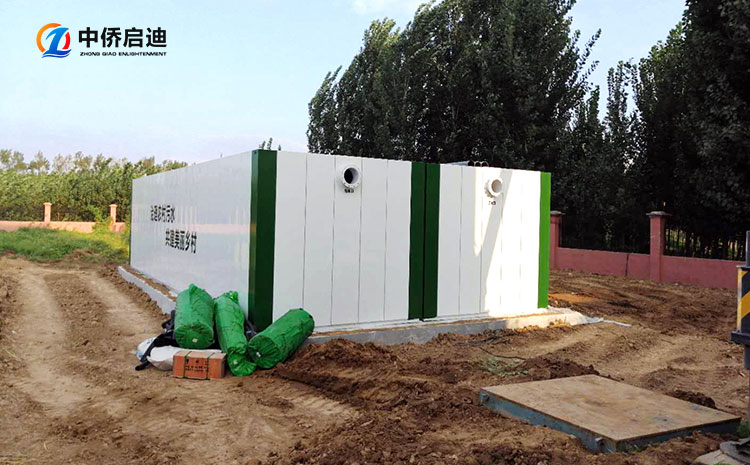

5、設備安裝完畢無不妥后，即可用土填入設備四周與間隙中夯實，并整平地面填土?xí)r應注意：（1）設備人孔蓋板必須高出地坪50mm左右；（2）不能讓土堵塞人孔蓋板上的進氣口。

6、把電控柜控制線與設備接通，接線時注意風機及潛污泵電機的轉向，控制柜要放在通風處，保持干燥，一般控制柜不能放在露天。須防日曬，淋雨等。以免控制板及接線頭漏電，燒毀控制板。

7、注意事項：

（1）設備安裝之處必須保證下雨不積水，

（2）設備的出水管必須在相對地坪0.4m以下，

（3）設備上方不得壓有重物，不得有大型車輛經過(指無特殊設計的)，

  (4)設備一般不得抽空內部污水，以防止地下水把設備浮起。

8、注意本設備安裝圖及管道連接圖按標準連接及平面布置，如用戶要求可任意布置，但必須在訂合同時提出。

9、 連接好風機、水泵控制線路，并注意風機、水泵的轉向必須正確無誤。



一體化污水處理設備操作手冊


1、啟動設備時檢查好電路，接線控制柜線路是否正確，電壓及電流是否符合要求。該設備控制為自動控制，采用時間繼電器控制，輸出采用交流接觸器，本控制柜可同時控制潛污泵，風機，并結合工作情況實時監測，具有自動保護功能，還配有手動，自動控制系統。啟動水泵時檢查水泵管路是否有滲漏及吸水，有無堵塞。


2、本設備水泵采用抗堵塞撕裂型潛污泵，其中水泵的控制由液位浮球閥通過檢測污水池中的液位來完成，當液位由低到高到達工作水位時啟動污水泵，液位由高到低到達低水位時，關掉工作泵（液位通過液位開關來檢測），啟動風機時檢查旋轉方向是否正確，切忌反轉。


3、當調節池污水較少，液面低于水泵啟動液位時，水泵停止工作，這時，為使污水設備內生物膜的正常生長，曝氣機采用間歇啟動，啟動2小時，停止1小時自動運行。


4、風機及水泵采用自動運行控制。


5、設備控制中心在電控柜上按照設計編排工作時間一次完成。（無特殊情況下不得采用手動控制方式），手動控制通過面板上按鍵開關，由人工控制潛污泵、風機等開啟和關閉。



一體化污水處理設備操作手冊


四、生物膜的培養


1、污水進入設備內；


2、啟動風機，風機的充氧量減至正常充氧量的一半左右；


3、每天觀察好氧池內填料情況，如填料上長了橙黃色或橙黑色的一層粘狀物，即已培養好生物膜，培養間期一般要一個星期完成；


4、氣溫一般在攝氏15℃ - 25℃最為適宜；


5、如原污水濃度太低，培養生物膜的時間太長，必要時要加一點營養，主要以糞便為主或其它；


6、PH值一定要保證在6.5 - 8.5之間，原污水要保證達到可生化狀態；


7、處理工業污水及醫院污水，開始調試前要以生活污水為主，待生物膜培養好后，少量的不斷進其它工業污水，使生物膜適應工業污水生長，即調試正常開始。



一體化污水處理設備操作手冊

五、設備運行管理


1、將水泵、風機調至正常狀態；


2、按設計運行程序工作，經常觀察出水情況。


3、一般情況下將控制柜置于自動位置上，由控制柜進行自動控制即可。平時只需一人每天定期巡視檢查、運行情況。


六、維護保養及故障排除

1、必須注意污水中不得有大塊固體物質進入設備，以免堵塞管道與孔口和水泵損壞；

2、設備人孔必須蓋好，以防發生意外或掉入大塊固體物質；

3、進入設備的污水PH值必須在6—9之間，偏酸偏堿會影響生物膜的正常生長；

4、不定期對風機、水泵進行檢查，以提高機器使用壽命；

5、必須保證曝氣機進氣口暢通。

6、故障排除：

故   障	原   因	排     除
污水流動不暢	管路或孔口有雜物堵住	用壓力水或壓縮空氣沖刷
曝氣量不足	曝氣管有異物堵塞	清理異物
污泥提升不暢	管道內有異物或閥門堵死	旋開閥門，用壓力水沖洗



七、污水處理設備操作規程


1、該設備控制為自動控制，采用時間繼電器控制，輸出采用交流接觸器，本控制柜可同時控制潛污泵，曝氣機，具有自動保護功能，還配有手動，自動控制系統。啟動水泵時檢查水泵管路是否有滲漏及吸水，有無堵塞。


2、本設備水泵采用抗堵塞撕裂型潛污泵，其中水泵的控制由液位浮球閥通過檢測污水池中的液位來完成，當液位由低到高到達工作水位時啟動污水泵，液位由高到低到達低水位時，關掉工作泵（液位通過液位開關來檢測），啟動風氣機時檢查旋轉方向是否正確，切忌反轉。


3、當調節池污水較少，液面低于水泵啟動液位時，水泵停止工作，這時，為使污水設備內生物膜的正常生長，曝氣機采用間歇啟動，啟動2小時，停止1小時自動運行。


4、沉淀池排泥控制，通過排泥泵自動排泥，每天排泥2次，排泥時間10分鐘。


5、風機采用自動運行控制，開3小時停3小時。


6、設備控制中心在電控柜上按照設計編排工作時間一次完成。（無特殊情況下不得采用手動控制方式），手動控制通過面板上按鍵開關，由人工控制潛污泵、曝氣機等開啟和關閉。


7、一般情況下將控制柜置于自動位置上，由控制柜進行自動控制即可。平時只需一人每天定期巡視檢查、運行情況。
